一、用途及特點：

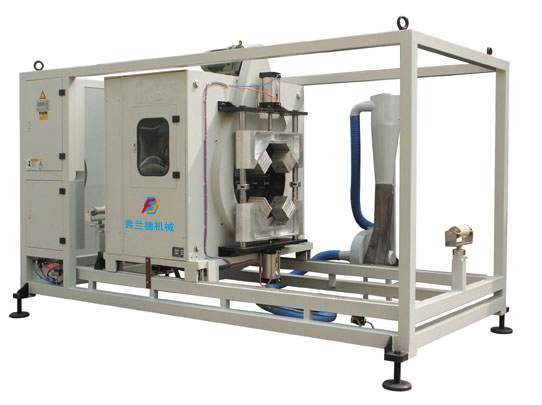

QG系列行星式塑料管材切割機，該機由導軌固定架，移動架及回轉總成、夾緊機構、進刀機構、切割機構、吸塵機構組成。全部動作過程循環通PLC自動控制完成，整個切割動作可按“手動”與“自動”兩種狀態實現。 夾緊機構采用先進的夾爪式夾緊，與傳統的夾緊套式夾緊相比，省去了每種狀態更換夾緊套的麻煩。夾緊機構 有兩種，分別固定于移動架的兩端，每種夾緊機構由一個氣缸和六個夾爪的組成。在氣缸作用下，六個夾爪同時 定心抱緊管材。鋸底部設有拖動氣缸，通過調節流閥，保證移動架的速度與管材生產速度同步。 回轉總成上安裝有進刀機構總成，切割機構總成，進刀機構總成由電機帶動旋桿轉動，由旋桿上的羅母拉動連桿，使切割總成中的鋸片。銑刀進退，完成進退刀動作。進刀電機支架上安裝有兩個接線開關。決定進刀量的大小。切割機構由電機，中間帶輪，切割刀具等組成，作用是完成自轉動作，切割塑料管材。 吸塵機構的主要作用是吸走切屑，防止污染工作環境。
1. 采用液壓站, 推動切割鋸片進給, 切割平穩;
2. 采用行程開關控制定長切割;
3. 可用于PVC,PE等多種塑料管材的切割.
4. 切割管材的同時可以倒角.
主要技術參數 Main Technical Parameter
|
名稱 |
XQG-250 |
XQG-315 |
XQG-400 |
XQG-630 |
|
切割管徑mm |
60-250 |
110-315 |
160-400 |
400-630 |
|
鋸片規格mm |
110×2×40T |
125×2×40T |
125×2×40T |
150×2.2×60T |
|
銑刀規格mm |
80×75×25 |
90×75×30 |
90×75×35 |
特制 |
|
機器中心高度mm |
4 |
3 |
2.5 |
1.5 |
|
制品工作線速度M/min |
4 |
3 |
2.5 |
1.5 |
|
切割管壁厚度mm |
15 |
20 |
25 |
30 |
|
電機功率
kw |
切割惦記 |
1.5 |
2.2 |
2.2 |
2.2 |
|
公轉電機 |
0.75 |
0.75 |
0.75 |
1.5 |
|
進刀電機 |
0.18 |
0.18 |
0.18 |
0.25 |
|
風機 |
0.75 |
0.75 |
0.75 |
1.5 |
|
外形尺寸mm |
2500×1160×1540 |
3000×1260×1580 |
3000×1360×1540/1740 |
3000×1360×1540/1740 |
|
機器重量kg |
1200 |
1400 |
2000 |
2000 | |
